物鏡是獲取高質量圖像所必需的產品，為了太赫茲成像的目的，蘇州波弗光電科技有限公司提供了兩種類型的物鏡； 用于非制冷微型輻射熱計矩陣（矩陣對角線 10.4 毫米，縱橫比 4:3）。 可根據要求設計和制造客戶指定的物鏡。
在 150-300 μm 范圍內，使用圖 1 所示的設置，使用微測輻射熱計矩陣（320x240 像素，像素大小 23.5 μm）對物鏡進行了測試。

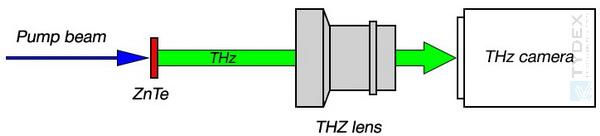

圖 1. 實驗裝置
通過使用具有 780 nm 波長和 25 fs 脈沖持續時間的飛秒激光器進行光學整流，在 0.5 mm 厚的 ZnTe 晶體中產生寬帶（150 – 3000 μm）太赫茲輻射。 泵浦光束為 6 毫米寬 (FWHM)，太赫茲輻射光束變窄了 √2 倍，即。 e. 4.2 毫米。 太赫茲物鏡放置在距離 L 處與晶體成一直線。太赫茲相機放置在距離 f 處的線下方。 太赫茲相機矩陣位于輸入端以外 12.9 毫米處。 基質靈敏度范圍為 30 至 300 μm。 圖 2 和圖 3 顯示了 L=200 mm、f=15 mm 和 k=0.95 時的太赫茲光束收縮剖面（焦數 k 由 k = f / D 確定，其中 f 是后焦距，D 是入瞳 直徑）。 收縮寬度為260μm。
圖 4 和圖 5 顯示了 L=200 mm、f=12 mm 和 k=0.7 時的太赫茲光束收縮分布。 收縮寬度為310μm。
圖 5 太赫茲光束的收縮
測試結果證實兩個物鏡都按預期工作。 這些物鏡在下諾夫哥羅德洛巴切夫斯基州立大學的太赫茲科學實驗室進行了測試。
太赫茲物鏡主要參數規格
| 參數、規格 | 物鏡類型 | |
| 物鏡類型 | 44/0.95 | 44/0.7 |
| 工作范圍, μm | 50 - 8000 (6 THz - 37 GHz) | 50 - 8000 (6 THz - 37 GHz) |
| 焦距, mm | 44 | 44 |
| 光圈值 | 0.95 | 0.7 |
| 到物體距離, cm | ≥90 | ≥60 |
| 產品尺寸（有效區域直徑/直徑x長度） | ?57/?90 х 74.5 | ?71/?105 х 74.5 |
| 更多產品信息，需求信息，聯系蘇州波弗光電科技有限公司相關銷售人員確認。 | ||
可選型號：聯系蘇州波弗光電科技有限公司相關銷售人員確認。
